TL-MR3020 : un routeur sans fil N 3G/4G portable

Le routeur portable TP-Link est conçu pour une utilisation à la maison et en voyage. Il dispose de plusieurs modes de fonctionnement pour répondre à presque toutes les situations que vous pourriez rencontrer.

Sa petite taille permet de l'emporter partout avec vous dans votre poche.

LED Status Indication
(Power) On Le routeur est allumé.
Off Le routeur est éteint.
(Internet) On Internet est disponible.
Off Internet n'est pas disponible.
(Sans fil) On Le réseau sans fil est activé.
Off Le réseau sans fil est désactivé.
(WAN/LAN) On Le port Ethernet est connecté.
Off Le port Ethernet n'est pas connecté.
WPS/RESET On La connexion WPS a été établie.
Clignotant La connexion WPS est en cours d'établissement.
Off Aucune connexion WPS n'est établie.
Port / Bouton
Commutateur de mode Détermine le mode de fonctionnement du routeur.
Port WAN/LAN LAN : 3G/4G (routeur 3G/4G), WISP, point d'accès, répéteur/pont
WAN : 3G/4G (mode routeur 3G/4G avec sauvegarde Ewan, mode routeur sans fil,
Mode routeur sans fil avec sauvegarde 3G/4G)
Port d'alimentation Port utilisé pour connecter l'adaptateur secteur.
Bouton WPS/RESET Pour établir une connexion WPS, appuyez sur le bouton WPS de votre appareil, puis
appuyez sur le bouton WPS/RESET de ce routeur.
Pour réinitialiser le routeur, maintenez ce bouton enfoncé jusqu'à ce que tous les voyants s'allument, puis relâchez-le.
Port USB 3G/4G Port pour brancher un modem USB 3G/4G.

Compatibilité

Pré-requis

Installation

Positionnement du routeur

  1. Ne pas placer le routeur dans un endroit humide ou trop chaud.
  2. Placer le routeur dans un endroit où il peut être connecté à plusieurs appareils ainsi qu'à une source d'alimentation.
  3. Assurez-vous que les câbles et le cordon d'alimentation sont bien placés pour éviter tout risque de chute.
  4. Le routeur peut être placé sur une étagère ou un bureau.
  5. Tenez le routeur éloigné des appareils présentant de fortes interférences électromagnétiques, tels que les appareils Bluetooth, les téléphones sans fil et les micro-ondes.

Connexion du routeur

  1. Mode routeur 3G/4G : créez un réseau sans fil privé et partagez le réseau 3G/4G avec des appareils locaux.
    1. Basculez le mode de fonctionnement sur 3G/4G
    2. A et B : branchez l'alimentation
    3. C Insérez la clé 4G dans le port USB
    4. Connectez votre appareil au routeur sans fil. Le SSID (nom du réseau sans fil) et le mot de passe se trouvent sur l'étiquette du routeur.
  2. Mode routeur sans fil
  3. Mode routeur client WISP
  4. Mode point d'accès
  5. Mode Répéteur/Pont

Configuration

Avec un navigateur internet, Visitez http://tplinkwifi.net et créez un mot de passe pour les futures connexions.

L'assistant de configuration rapide vous guidera tout au long du processus de configuration de votre routeur.

Mode routeur 3G/4G

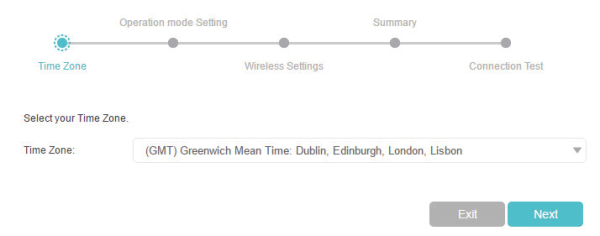

  1. Sélectionnez votre fuseau horaire et cliquez sur Next.

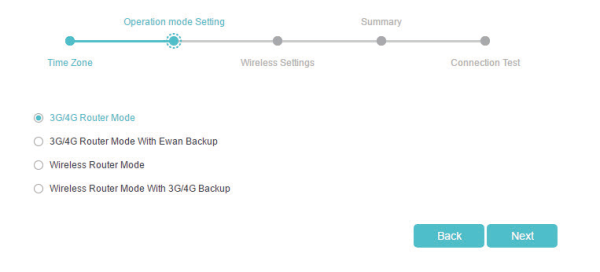

  2. Sélectionnez 3G/4G Router Mode et cliquez sur Next. (Remarque : le routeur peut être configuré avec une connexion 3G/4G principale et une connexion WAN comme solution de secours pour assurer une connectivité Internet « toujours active ».)
  3. Sélectionnez votre FAI mobile ou définissez-le manuellement si votre FAI n'est pas répertorié. Cliquez ensuite sur Next.Pour la définition manuelle :
    1. Dial number : *99#
    2. APN :
      1. Bouygues : mmsbouygtel.com
      2. Free : free
      3. Orange : orange
      4. SFR : websfr
    3. Username :
      1. Bouygues, Free : aucun
      2. Orange : orange
    4. Password :
      1. Bouygues, Free : aucun
      2. Orange : orange
    5. Connection mode :
    6. Authentication Type :
      1. Bouygues : PAP
      2. Free : Aucune
      3. Orange : PAP

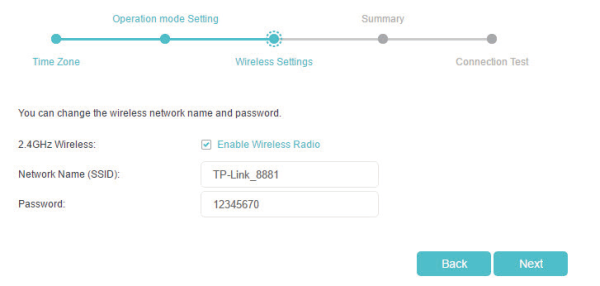

  4. Personnalisez votre nom de réseau (SSID) et votre mot de passe ou conservez ceux par défaut, puis cliquez sur Next.

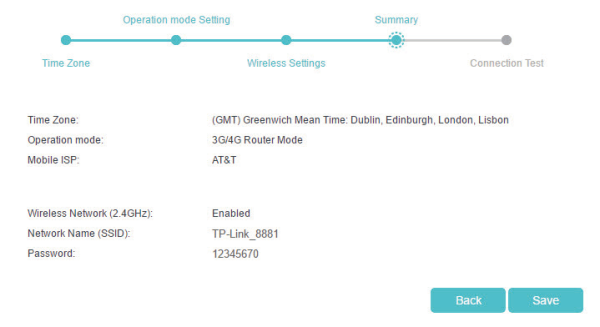

  5. Vérifiez les paramètres sans fil et cliquez sur Save.

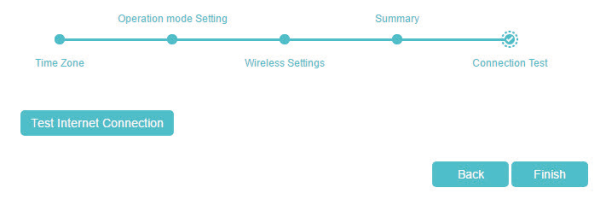

  6. Cliquez sur Test Internet Connection pour tester internet, puis cliquez sur Finish pour terminer la configuration. Connectez maintenant vos appareils à Internet !

APN des FAI français

Nom Dial Number APN Nom d’utilisateur Mot de passe Type d’authentification Type d’APN
Bouygues MMS
APN Internet (DATA) et MMS - Bouygues Telecom 		*99# mmsbouygtel.com PAP default, supl, mms
Free
APN Internet (DATA) - Free Mobile 		*99# free Aucune default, supl, mms
Free MMS
APN MMS - Free Mobile 		*99# mmsfree Aucune mms
Orange World
APN Internet (DATA) - Orange 		*99# orange orange orange PAP default, supl
Orange MMS
APN MMS - Orange 		*99# orange.acte PAP mms
Internet SFR
APN Internet (DATA) - SFR Forfaits illimités 		*99# sl2sfr Aucune default, supl
Internet SFR
APN Internet (DATA) - SFR Forfaits bloqués 		*99# wapsfr Aucune default
Mms SFR
APN MMS - SFR 		*99# mmssfr Aucune mms
Bouygues MMS
APN Internet (DATA) et MMS - B&You 		*99# mmsbouygtel.com Aucune default, supl, mms
Orange World
APN Internet (DATA) - Sosh par Orange 		*99# orange orange orange PAP default, supl
Orange MMS
APN MMS - Sosh par Orange 		*99# orange.acte PAP mms
Internet SFR
APN Internet (DATA) - RED by SFR 		*99# sl2sfr Aucune default, supl
Mms SFR
APN MMS - RED by SFR 		*99# mmssfr Aucune mms

Wireless Router Mode

WISP Client Router Mode

Access Point Mode

Repeater/Bridge Mode

Utilisation

Voir aussi

  • (en) User guide
